Een keramische tegelvloer hoort hard, vlak en stabiel aan te voelen. Wanneer tegels loskomen, voegen breken en het vloeroppervlak plaatselijk begint op te bollen, wordt vaak als eerste naar de tegelverlijming gekeken.
Maar wat als niet alleen de tegels bewegen, maar ook de laag waarop zij zijn aangebracht?
Tijdens een recente vloerexpertise onderzochten wij een keramische tegelvloer op een droogbouw-vloerverwarmingssysteem. De vloer vertoonde scheuren, forse hoogteverschillen, een plaatselijk verend oppervlak en loskomend tegelwerk.
De belangrijkste vraag was niet alleen welke schade zichtbaar was, maar vooral: in welke bouwlaag was het schadeproces begonnen?
De opbouw van de vloer
Onder de keramische tegelvloer was een droogbouw-vloerverwarmingssysteem aangebracht. Een dergelijk systeem bestaat doorgaans uit voorgevormde EPS-elementen waarin de vloerverwarmingsleidingen liggen. Aluminium warmteverdelende delen zorgen ervoor dat de warmte over het vloeroppervlak wordt verspreid.
Op het droogbouwsysteem was een egalisatielaag van ongeveer 20 millimeter aangebracht. Deze laag vormde de directe ondergrond voor de keramische tegels.
Bij een traditionele vloerverwarming liggen de leidingen meestal opgenomen in een relatief zware dekvloer. Een droogbouwsysteem heeft veel minder massa. De verschillende onderdelen moeten daarom bijzonder goed met elkaar samenwerken.
De egalisatielaag heeft in zo’n constructie meer functies dan alleen het vlak maken van de vloer. De laag moet ook voldoende stabiel, vormvast en volledig ondersteund zijn om als dragende ondergrond voor keramische tegels te kunnen functioneren.
De tijdlijn gaf een belangrijke aanwijzing
Voor het vaststellen van de oorzaak bleek de volgorde waarin de vloer was opgebouwd en de schade was ontstaan van groot belang.
Eerst werd het droogbouw-vloerverwarmingssysteem aangebracht. Ongeveer een week later volgde de egalisatielaag. Kort na het egaliseren werden volgens de bewoner al lichte scheuren in het oppervlak waargenomen.
Pas enkele weken daarna zijn de keramische tegels aangebracht. De vloerverwarming is vervolgens weer enkele weken later in gebruik genomen.
In de gebruiksperiode ontstonden steeds grotere hoogteverschillen. Het vloeroppervlak begon plaatselijk te veren, voegen braken en tegels kwamen los.
Deze chronologie maakte duidelijk dat de eerste scheurvorming in de egalisatielaag al aanwezig was voordat de keramische tegelvloer onderdeel van de constructie werd. Het loskomen van de tegels kon daardoor niet zonder meer als het begin van het schadeproces worden beschouwd.
Een hoogteverschil van circa 25 millimeter
Tijdens de inspectie werd de vloer zowel visueel als door belopen en belasten onderzocht. In het beschadigde gedeelte voelde de tegelvloer duidelijk anders aan dan van een keramische vloer mag worden verwacht.
De vloer veerde merkbaar onder belasting.

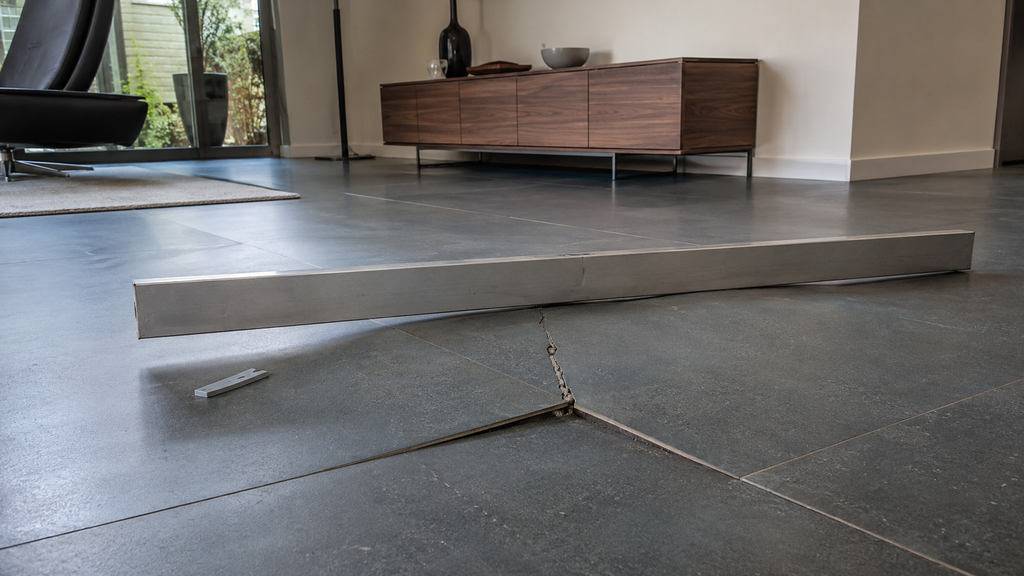

Met een aluminium rei is het vloeroppervlak op verschillende plaatsen gecontroleerd. Daarbij werden plaatselijk hoogteverschillen tot ongeveer 25 millimeter vastgesteld. Een dergelijke afwijking kan niet worden verklaard door een kleine onnauwkeurigheid bij het plaatsen van de tegels.
Ook buiten de reeds zichtbare schadezones is de vloer met een vloertikker gecontroleerd. In aangrenzende gebieden werden meerdere afwijkend holklinkende plaatsen gevonden. De zichtbare schade vormde daarmee waarschijnlijk niet de werkelijke begrenzing van het technisch aangetaste vloeroppervlak.
Niet alleen de tegels, maar ook de egalisatielaag bewoog
Om vast te stellen in welke laag de beweging aanwezig was, is een reeds beschadigde zone nader onderzocht. Op een plaats waar de egalisatielaag was gebroken, kon een los gedeelte voorzichtig worden verwijderd.
Daarbij werd zichtbaar dat onder de ongeveer 20 millimeter dikke egalisatielaag plaatselijk een holle ruimte aanwezig was.
Van doorslaggevend belang was dat niet alleen de keramische tegels bewogen. De egalisatielaag zelf kon onder belasting veren. Daarmee functioneerde deze laag niet langer als de stabiele en vormvaste drager die voor keramisch tegelwerk noodzakelijk is.
Een tegelvloer kan slechts zeer beperkt vervorming opnemen. Wanneer de onderliggende vloerlaag herhaaldelijk beweegt, ontstaan trek- en schuifspanningen. Daardoor kunnen voegen breken, tegels loskomen en bestaande scheuren zich verder uitbreiden.
Was het tegelwerk de oorzaak?
De keramische tegels waren door de bewoner zelf aangebracht. Daarom moest ook rekening worden gehouden met een mogelijk uitvoeringsgebrek in de tegelverlijming.
Enkele tegels waren vrijwel schoon losgekomen. Dat kan op zichzelf aanleiding geven om de hechting van de tegellijm aan de tegel en de ondergrond nader te beoordelen.
Een mogelijk gebrek in de tegelverlijming verklaart echter niet:
* waarom de egalisatielaag al vóór het tegelwerk scheuren vertoonde;
* waarom de ongeveer 20 millimeter dikke egalisatielaag zelf veerde;
* waarom de vloer plaatselijk tot circa 25 millimeter was opgebold;
* waarom onder de egalisatielaag een holle ruimte aanwezig was.
Een onvolkomenheid in de tegelverlijming kan mede bepalen op welk grensvlak een tegel uiteindelijk loskomt. Zij vormt echter geen voldoende verklaring voor het volledige schadebeeld en de beweging in de onderliggende vloeropbouw.
Was het egalisatiemiddel ongeschikt?
De gebruikte vezelversterkte egalisatie was volgens de beschikbare productinformatie geschikt voor grotere laagdiktes, vloeren met vloerverwarming en verdere afwerking met keramische tegels.
De toegepaste laagdikte van circa 20 millimeter viel op zichzelf binnen het algemene toepassingsbereik van het product.
Dat betekent echter niet dat het materiaal in iedere willekeurige vloeropbouw probleemloos kan functioneren. Ook een geschikt egalisatiemiddel vraagt om een voldoende stabiele, vormvaste, schone en correct voorbereide ondergrond.
Een egalisatiemiddel kan een instabiele ondergrond of een onvoldoende duurzaam functionerend grensvlak niet compenseren.
Er moet daarom onderscheid worden gemaakt tussen de geschiktheid van een product en het functioneren van de volledige, daadwerkelijk gerealiseerde vloeropbouw. Het materiaal kan in beginsel geschikt zijn, terwijl de aangebrachte vloerlaag in een specifieke constructie toch niet duurzaam functioneert.
Was het aluminium onder de vloer vergeten?
Tijdens de lokale opening van de breukzone was op die ene plaats geen aluminium warmteverdeling zichtbaar. Dat zou de indruk kunnen wekken dat de vloerverwarmingsleidingen zonder aluminium delen in de EPS-elementen waren aangebracht.
Na de expertise werden echter uitvoeringsfoto’s beschikbaar gesteld waarop de aanwezigheid van aluminium warmteverdelende delen duidelijk zichtbaar was.
Daarom kon niet worden geconcludeerd dat het ontbreken van aluminium een algemeen uitvoeringsgebrek vormde. De exacte lokale situatie op de geopende plaats kon zonder uitgebreider en risicovol destructief onderzoek niet volledig worden gereconstrueerd.
Geen aanwijzingen voor vocht als primaire oorzaak
Als mogelijke externe oorzaak werd vocht genoemd. Scheurvorming en opbolling zouden volgens die gedachtegang niet zonder een externe vochtbelasting kunnen ontstaan.
Tijdens de expertise werden echter geen afwijkende vochtindicaties gemeten. Een eerder uitgevoerde lekdetectie had volgens de beschikbare informatie geen lekkage aangetoond en ook de kruipruimte werd droog aangetroffen.
Daarmee is niet bewezen dat in het verleden nooit ergens vocht aanwezig kan zijn geweest. Er waren echter geen positieve onderzoeksbevindingen die een vochtbron aannemelijk maakten of noodzakelijk maakten als verklaring voor het huidige schadebeeld.
Daartegenover stonden verschillende rechtstreeks vastgestelde mechanische afwijkingen:
* een bewegende egalisatielaag;
* een holle ruimte onder de vloerlaag;
* doorgaande scheurvorming;
* forse plaatselijke opbolling;
* holklinkende zones buiten de zichtbare schade;
* gebroken voegen en loskomende tegels.
Het schadebeeld kon daarmee technisch worden verklaard door verlies van ondersteuning en/of verbinding binnen de vloeropbouw, zonder dat daarvoor noodzakelijk een vochtbron hoefde te worden aangenomen.
Het belang van kantband
Langs enkele lange wanden was kantband aanwezig. Op meerdere andere plaatsen ontbrak deze randstrook.
Kantband zorgt ervoor dat een egalisatie- of dekvloerlaag niet volledig star tussen wanden en andere bouwdelen wordt opgesloten. De vloerlaag moet geringe bewegingen door krimp en temperatuurveranderingen kunnen opnemen.
Het plaatselijk ontbreken van kantband kan daarom hebben bijgedragen aan spanningsopbouw.
Het ontbreken ervan bood echter geen volledige verklaring voor de holle ruimten, de sterke veerkracht en de forse opbolling. Bovendien was in een ander gedeelte van de woning al eerder plaatselijk herstel uitgevoerd op basis van de gedachte dat ontbrekend kantband de oorzaak was. Ook daar kwamen inmiddels opnieuw tegels los.
De eerdere verklaring en herstelmaatregel hadden het probleem dus niet duurzaam opgelost.
Waar is het precies misgegaan?
Op basis van de lokale opening kon niet met zekerheid worden vastgesteld op welk grensvlak het primaire falen was begonnen.
Mogelijk was sprake van onvoldoende hechting tussen de egalisatielaag en de onderliggende systeemlaag. Ook vervorming of verlies van ondersteuning binnen het droogbouwsysteem kon een vergelijkbaar schadebeeld veroorzaken. Een combinatie van factoren was eveneens mogelijk.
Om de exacte faallocatie vast te stellen, zou een aanzienlijk groter gedeelte van de tegelvloer en egalisatielaag moeten worden verwijderd. Door de aanwezigheid van vloerverwarmingsleidingen was dat tijdens de expertise niet zonder risico.
Die onderzoeksgrens verhinderde echter niet dat kon worden vastgesteld wat voor herstel doorslaggevend was: de gerealiseerde vloeropbouw functioneerde niet langer als een stabiele drager voor keramische tegels.
Waarom plaatselijk herstel niet duurzaam is
Het schadegebied werd volgens de bewoner steeds groter. Buiten de reeds zichtbare schade waren bovendien afwijkend holklinkende zones aanwezig. Ook een eerder plaatselijk herstel was niet duurzaam gebleken.
Daardoor kon de grens tussen aantoonbaar beschadigde en nog duurzaam functionerende vloerdelen niet betrouwbaar worden vastgesteld.
Alleen een paar losliggende tegels opnieuw verlijmen zou betekenen dat het herstel werd aangesloten op vloerzones waarvan de stabiliteit niet vaststond. Zolang de onderliggende egalisatielaag beweegt, kan nieuw tegelwerk opnieuw worden belast en beschadigd raken.
Voor duurzaam herstel moet daarom eerst het keramische tegelwerk binnen het betrokken aaneengesloten vloeroppervlak worden verwijderd. Vervolgens moet de falende egalisatielaag worden weggehaald totdat het droogbouw-vloerverwarmingssysteem volledig kan worden beoordeeld.
Pas na die blootlegging kan worden bepaald of de EPS-elementen, aluminium warmteverdeling en vloerverwarmingsleidingen behouden kunnen blijven of geheel of gedeeltelijk moeten worden vervangen.
Het volledige vloerverwarmingssysteem hoeft dus niet zonder onderzoek automatisch te worden vernieuwd. Eerst moet worden vastgesteld welke onderdelen technisch nog bruikbaar zijn.
De zichtbare schade was niet het begin van het probleem
Deze casus laat zien hoe belangrijk de chronologie van een schadegeval kan zijn. De loskomende tegels waren het meest zichtbare gebrek, maar niet het begin van het schadeproces.
De eerste scheuren waren al ontstaan nadat de egalisatielaag was aangebracht en voordat de keramische tegels werden geplaatst. Tijdens de expertise bleek vervolgens dat deze onderliggende laag niet alleen gescheurd was, maar ook veerde, was opgebold en plaatselijk niet volledig werd ondersteund.
Door alle bevindingen in onderlinge samenhang te beoordelen, kon onderscheid worden gemaakt tussen een mogelijk gebrek in het tegelwerk en de primaire instabiliteit die dieper in de vloeropbouw aanwezig was.
Eerst inspecteren, dan adviseren.
